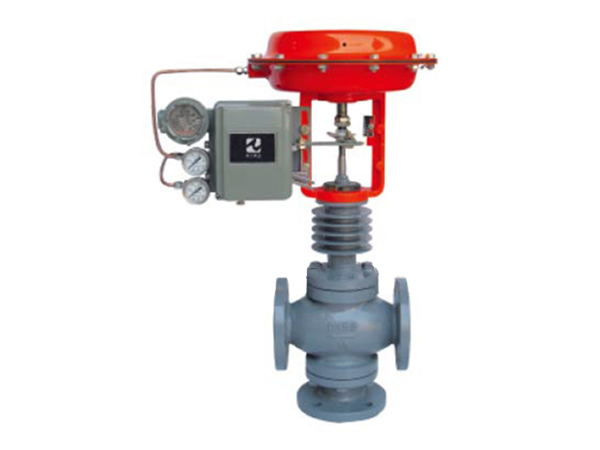

ZXX(Q)型气动簿膜三通高温调节阀

  • 所属分类:气动调节阀系列

  • 发布日期:2021-10-16 13:46:18
  • 更多 0
详细介绍


产品说明:

  ZXX(Q)型气动簿膜三通高温调节阀采用贺筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
  本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

产品特点:

  流对对阀芯作用方向都处于流开状态,故阀能稳定工作。
  除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
  执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

零件材料:

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
波纹膜片:丁晴橡胶夹增强涤纶织物
填料:聚四氟乙烯,柔性石墨
膜盖:A3
弹簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
软密封阀芯:增强聚四氟乙烯
垫片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

技术参数:

公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
额定流量系数
(KV)
合流
8.5
13
21
34
53
85
135
210
340
535
分流
8.5
13
21
34
53
85
135
210
340
535





额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、抛物线
固有可调比(R)
30
工作温度t(℃)
普通型:铸铁-20~200铸钢-40~250铸不锈钢-60~250
散热型:铸钢-40~450铸不锈钢-60~450
两种介质温度差t(℃)
铸铁≤150铸钢、铸不锈钢≤200
信号范围Pr(kpa)
40~200
气源压力Ps(MPa)
0.14~0.4
允许泄漏量(l/h)
10-4×阀额定容量
允许压差△P(MPa)
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05
本产业性能指标贯彻GB/T4213-92标准

规格重量:

外形尺寸及重量
公称通径
25
32
40
50
65
80
100
125
150
200
A
282
306
306
306
394
394
394
498
498
498
H1
PN16
121
130
140
153
178
190
200
260
320
360
PN40
130
140
150
160
185
200
220
280
320
380
PN64
160
170
180
200
230
250
282
310
430
480
H
PN16
PN40
490
480
540
580
710
730
750
895
1005
1045
PN64
560
561
596
630
760
798
876
892
1200
1263
高温型
600
615
650
670
850
870
900
1040
1330
1370
(kg)
PN16
PN40
21
23
33
36
64
72
92
155
193
286
PN64
25
28
40
45
74
85
112
180
243
336
高温型
重量增加(5-10)%
注:1、本表高温型的高度与重量依PN16为依据。2、带手轮机构高度应增加152(DN20~50)、182(DN65~100)、253(DN125~200)

连接标准:

法兰标准:铸铁法兰按GB4216.5-84
铸钢法兰按GB9113-88、JB/T79.1-94
法兰密封面型式:PN10、PN16为凸面;PN40、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口:内螺纹M16×1.5
夹套保温型夹套载热体接口:对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准
